在國家電網配電工程典型設計規范中，明確了反孤島裝置的使用要求和相關的技術規范。要求如下：

1、低壓公共電網分戶接入方式的光伏扶貧項目，在配電變壓器低壓出線開關

處加裝一套反孤島裝置。

2、反孤島裝置箱體外形尺寸采用 600mm×320mm×900mm，容量 100kW 或200kW。若單回線路接入的光伏裝機容量 超過 200kW，根據實際情況選擇相應容量反孤島裝置。

3、反孤島裝置可在配電變壓器的多回低壓出線之間切換接入，200kW 容量的反孤島裝置用于 3 回出線之間切換，100kW 容量的反孤島裝置用于 2 回出線之間切換。反孤島裝置與低壓出線開關之間應具備電氣閉鎖功能。

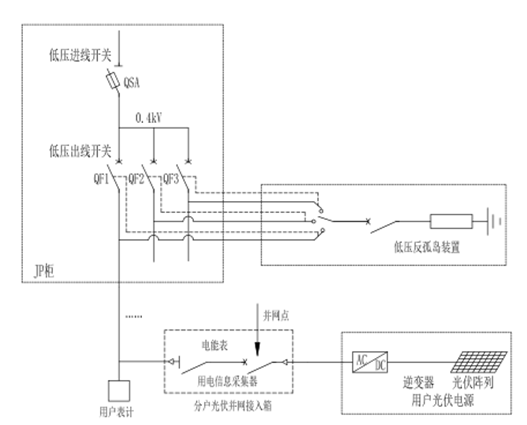

電氣主接線圖如下：

反孤島實現的原理分析：

變壓器屬于公共變壓器器，即光伏發電經過該變壓器升壓流向電網，同時用戶通過該變壓器降壓，將電能轉換成低壓供用戶使用。

正常情況下，低壓反孤島裝置開關處于斷開狀態，低壓出線開關QF1、QF2 、QF3開關閉合，光伏處于正常發電，用戶正常用電的狀態。

當電網出現故障或者正常維護檢修時，此時人為的將QF1、QF2 、QF3斷開，QSA斷開。此時正常情況下由于防孤島的作用，逆變器停止發電。電網不存在光伏反送電，可以保證電網檢修人員的安全。

當電網出現故障或者正常維護檢修時，此時人為的將QF1、QF2 、QF3斷開，QSA斷開。但是此時光伏發電依然沒有停止，原因是光伏發電量恰好供用戶正常使用。即使并網開關都斷開，但是逆變器防孤島功能未起作用。此時如果運檢人員可以手動投入反孤島裝置，通過反孤島的擾動負載的投入，使得低壓母線400V電壓擾動，促使逆變器的防孤島功能起作用，逼停逆變器。
