   我國的供電主要靠國家電網供電，電力缺口也隨著經濟的發展，逐漸增大。對于很多大型企業，為了保證供電的可靠性，都會使用備自投保護裝置，備自投保護裝置是微機保護的一種，常見的有四種備自投方式，包括進線備自投方式、母聯備自投方式、橋備自投方式、變壓器備自投方式。

變壓器備自投方式的實現原理如下：

正常運行條件

1、主變壓器各側斷路器處于合位置,輔變壓器各側斷路器處于分位置。

2、母線有壓,輔變壓器進線有壓。

3、備自投投入開關處于投入位置。

啟動條件

主變壓器無電流,母線無電壓,且輔變壓器進線有壓

動作過程

當主變壓器無電流,母線無電壓,且輔變壓器進線有壓時，若主變壓器二次斷路器處于合位置,則經延時跳開主變壓器各側斷路器,確認跳開后,依次合上輔變壓器各側斷路器；若主變壓器二次斷路器處于分位置,則經延時依次合上輔變壓器一二次斷路器。

退出條件

1、備自投一次動作完畢

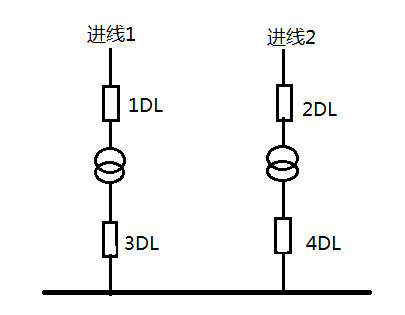

2、3DL、4DL均處于合位置

3、有備自投閉鎖輸入信號

4、備自投投入開關處于退出位置
