   反孤島保護裝置是近幾年了逐漸使用多了起來。在分布式光伏典型設計規范中，有明確的關于反孤島裝置的一些要求。對于不同容量的變壓器，配備有不同容量的反孤島裝置，一般大致可以分為100KW、200KW、400KW等。關于反孤島保護裝置的工作原理，下面做一個簡單的介紹。

反孤島裝置工作原理

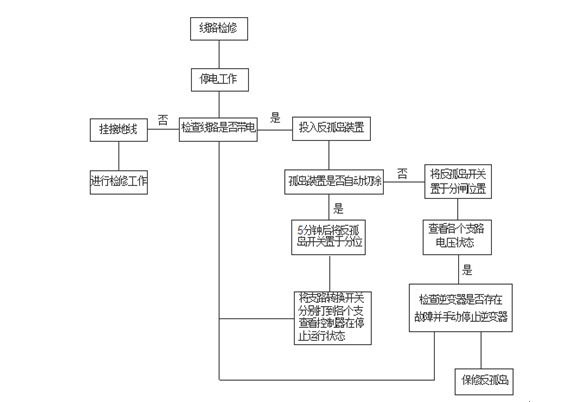

   當電網需要檢修時，并網開關斷開。此時手動投入低壓反孤島裝置。若柜中反孤島控制器處于黑屏狀態時，此時可以確認400V母線沒有電壓。如果此時 400V 母線有電壓時，反孤島控制器正常運行（反孤島控制器的正常運行電壓為85V-275V）。反孤島中的擾動電阻投入，使得孤網運行的平衡狀態打破，通過擾動400V母線電壓，使得電壓和頻率波動。逆變器本身具備防孤島保護功能，當逆變器檢測到外部存在故障，自行停止工作。簡單的說反孤島的投入逼停逆變器。這樣一來不用一一去確定每家每戶的逆變器是否停止工作。這樣既方便了檢修人員檢修設備，保證檢修人員的安全，同時保證了用戶的用電安全。

   關于原理，我個人理解為反孤島的擾動負載投入，使得發電與用電平衡狀態打破了。對于。如果一個電力系統中平衡打破，必然會導致電壓的頻率和電壓有所變化。此時光伏逆變器的防孤島保護功能開始動作，逆變器停止發電并告警。
