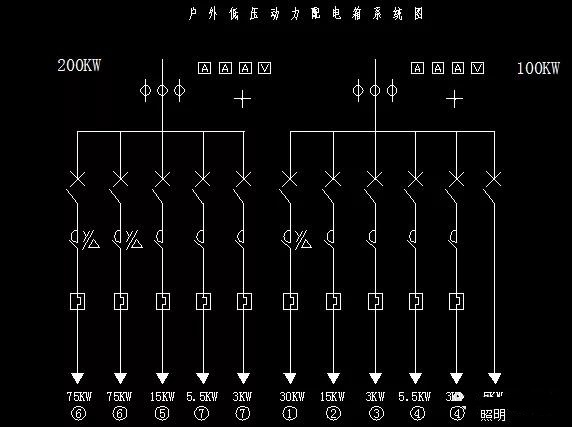

（1）配電箱系統圖的識讀

看配電箱的系統圖，首先要了解什么是配電箱。它是所有用戶用電的總的一個電路分配箱。一般配電箱系統圖都是樹式和放射式混合的。

即：總配電箱---各個分配電箱（1#配電箱）---1#區域的各個負荷。

（2#配電箱）---2#區域的各個負荷。

（3#配電箱）---3#區域的各個負荷。

具體的可以拿一個具體線路出來分析：

1）完整地反映電路的組成，即要把電源、用電器、導線和開關都畫在電路之中，不能遺漏某一電路器件。

2）規范地使用器件符號。

3）合理地安排器件符號的位置，應盡可能使器件均勻地分布在電路中，畫成的電路圖應清楚美觀。

4）平直地描繪連接導線，通常用橫平、豎直的線段代表連接導線，轉彎處一般取直角，使電路圖畫得簡潔、工整。

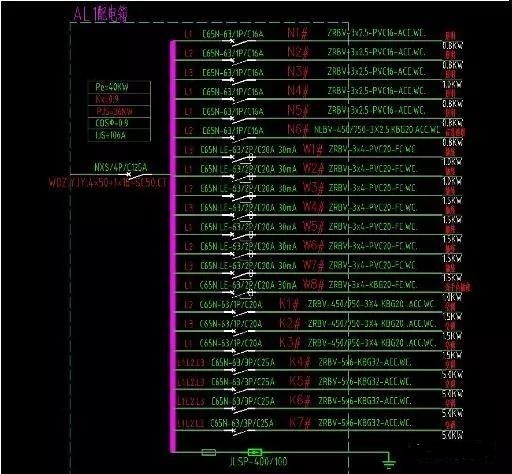

（2）配電系統圖中pe、kx、pjs、ljs的含義

Pe有功功率；

Kx需要系數；

Pjs計算功率；

Ijs計算電流；

還有CosΦ表示功率因數。它們之間的關系如下：

Pj=Kx*Pe；

Ij=Pj/(1.732*Ue*cosφ) , ue=380V為額定電壓。

Pe=25KW Kx=1 CosΦ=0.85 求Ijs？

Ijs=Pe*Kx/(1.732*u*cosΦ)=25*1/(1.732*0.38*0.85)=44.6878642A。

U：額定電壓，Ue=380V，功率因數cosΦ、需用系數Kx（或負荷系數Kc）后計算得出的計算電流Ijs。對于一般配電系統，用需用系數Kx。Pjs=Pe*Kx。

Pjs是計算負荷，指用來按照發熱條件來選擇供電系統中各元件（包括設備和線路等）的負荷值，用電單位到供電部門申報的用電功率就是指此計算功率。

Pjs=Pe*Kx，其中Kx是需要系數，用電設備在最大負荷時需要功率（Pjs計算負荷）與設備容量Pe之比。這個數值可根據負荷性質，查表求得。Kc是負荷系數。

（3）線電壓和相電壓關系

對于三相四線制的電網，三根相線中任意兩根間的電壓稱線電壓，任意一根的相線與零線間的電壓稱相電壓，三相電壓的相位相差120度，線電壓是兩個相的相電壓的矢量和，線電壓與相電壓的大小關系是：線電壓=根號3倍的相電壓。

對于市電，相電壓220伏，線電壓是220伏的根號3倍，即380伏。R(阻燃）-YJV（聚乙烯交聯聚氯乙烯護套 ）-0.6/1KV （交聯聚乙烯絕緣電力電纜 。

指線間和線與外皮人耐壓.線電壓為1KV，向電壓為0.6KV；）5*4線徑CT（沿橋架敷設）/SC25（鋼管敷設直徑25）/WC（沿墻體暗敷）/FC （沿地面暗敷）。4*25+16:4芯25平方毫米，加一芯16平方毫米的線；4+1共5芯，安全載流量為110A。

（4）配電箱工作原理及用途

配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分斷電路。故障或不正常運行時借助保護電器切斷電路或報警。

借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

便于管理，當發生電路故障時有利于檢修。配電箱和配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。

配電箱的用途：當然是方便停、送電，起到計量和停、送電的作用。
