反孤島保護裝置的安裝圖
編輯 :

專注微機保護

時間 : 2020-07-02 06:00 瀏覽量 : 315

轉載請備注(http://www.2205bxgb.cn/

   反孤島保護裝置在分布式光伏項目中使用越來越多。對于反孤島的原理和反孤島的安裝,很多人都是一知半解,對于反孤島保護裝置,原理和安裝簡單的介紹一下。

   原理圖:

反孤島保護裝置

   當出現孤網運行時,此時紅色框以外沒有電,但是紅框內由于光伏電源在發電,同時用戶內部負荷在消耗電能、因為發電與用電處于平衡狀態,此時光伏發電的逆變器不會停止發電。當反孤島投入后,打破了此時的平衡,逆變器的防孤島保護功能動作,逆變器停止工作

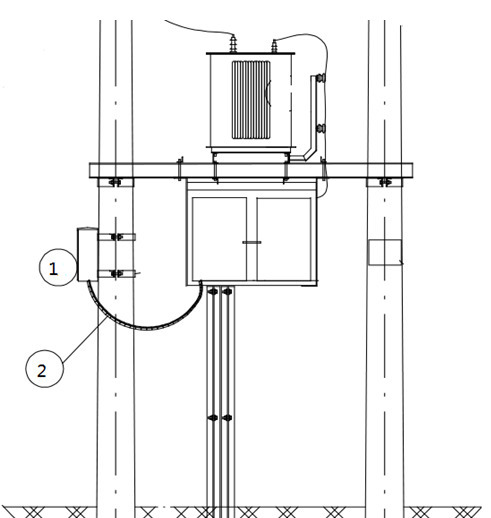

   安裝圖:

反孤島保護裝置

                                                                                     圖中1為反孤島保護裝置,2為電纜及控制線

   安裝說明:

1、反孤島保護裝置采用側面安裝,采用電纜卡抱固定,采用電纜保護管的固定方式。2、若采用TT接地系統,反孤島保護裝置箱體外殼需單獨接地

3、反孤島保護裝置最好暗轉在變壓器的左側,實際情況可根據現場條件進行調整。

   以上為反孤島保護裝置的原理和安裝介紹,僅供參考。
