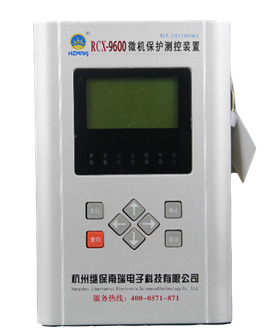

1.1 適用范圍

RCX-9590D用于光伏電站上比較普遍，尤其對于小型分布式光伏來講，使用的越來越多，且常用在低壓場合。防孤島保護是當非計劃性孤島效應存在時，為了保證安全而跳開并網點開關。可組屏安裝，也可在開關柜就地安裝。

1.2 保護配置

1.2.1 保護配置

過電壓             (跳閘)

低電壓             (跳閘)

頻率過高            (跳閘)

頻率過低            (跳閘)

頻率突變            (跳閘)

逆功率                (跳閘)

外部聯跳1              (跳閘)

外部聯跳2            (跳閘)

系統失電            (跳閘)

頻率突變閉鎖低頻         (跳閘)

速斷              （跳閘）

限時速斷               （跳閘）

過電流             （跳閘）

零序過流               （告警/跳閘）

有壓自動合閘             (合閘)

模擬跳閘            (跳閘)

1.2.2 測控功能

母線電壓：Uab、Ubc、Uca、Ua、Ub、Uc；

保護（測量）電流：ia、ib、ic；

功率：P、Q、COS；

頻率：f；

具有8路遙信開入采集；

6路繼電器出口（含告警/跳閘各1個）；

事件SOE記錄；

1.2.3 通信功能

通訊接口：1路485口；

通訊規約：MODBUS RTU規約。

1.2.4保護信息功能

裝置描述的遠方查看。

設備參數定值的遠方查看。

保護定值和區號的遠方查看、修改功能。

軟壓板狀態的遠方查看、遙控和就地投退功能。

裝置保護開入狀態的遠方查看。

裝置運行狀態（包括保護動作元件的狀態和自檢報警信息等）的遠方查看。

遠方對裝置信號復歸。

2 技術參數

2.1 環境參數

正常工作溫度：         -10 ～ 55 ℃

極限工作溫度：         -20 ～ 60 ℃

貯存及運輸：            -30 ～ 70 ℃

大氣壓力：           60 ～ 110 Kpa

2.2 額定電氣參數

頻率：                          50Hz

交流電流：                  5A或1A（額定電流IN）

交流電壓：                  380V

交直流工作電源：交流：AC85V~265V；50Hz±0.5Hz；諧波畸變率不大于15%

直流：DC85V~265V，紋波系數不大于5%

數字系統工作電壓：  +5V，                允許偏差：    ±0.15V

繼電器回路工作電壓：+12V，                 允許偏差：    ±1V

功耗：

交流電壓回路：     UN = 380V，每相不大于0.5VA

交流電流回路：     IN = 5A，每相不大于1VA

IN = 1A，每相不大于0.5VA

IN = 0.3A，每相不大于0.5VA

直流電源回路：  正常工作時，不大于10W

保護動作時，不大于15W

保護回路過載能力：

交流電壓回路：    1.2倍額定電壓，連續工作

交流電流回路：   2倍額定電流，連續工作

10倍額定電源，允許10s

40倍額定電流，允許1s

直流電源回路：  80 ～ 115% 額定電壓，連續工作

裝置經受上述的過載電流/電壓后，絕緣性能不下降。

2.3 主要技術指標

定值精度

電流定值誤差：               ≤±5%

頻率定值誤差：                           ≤±0.01Hz

激勵量≥1.2倍定值時，瞬時動作段動作時間：       ≤35ms

延時動作段動作時間離散誤差：                 ≤30ms

各保護段返回時間：                        ≤25ms

遙測量計量等級

電流、電壓：                   0.2級

頻率：                     ±0.01Hz

其他：                      0.5級

遙信量分辨率：                      小于1ms

工作電壓： DC12V

輸入方式：無源接點

開關量輸出

輸出形式：無源接點

觸點容量：5A220V（DC）；5A30V（DC）

動作時間：<10ms

返回時間：<5ms

電磁兼容

靜電放電：                符合GB/T14598.14-1998         3級

輻射電磁場干擾：            符合GB/T14598.9-2002         3級

快速瞬變干擾：             符合GB/T14598.10-2007           B級

1MHz脈沖群干擾：            符合 GB/T14598.13-2008        3級

浪涌抗擾度：              符合GB/T14598.18-2001           3級

絕緣試驗

裝置絕緣耐壓、耐濕熱、抗振動、抗沖擊、抗碰撞性能符合國際GB/T7261-2000的有關標準（絕緣≥20MΩ）。
